Mengganti Pick Roller

  1. Matikan pemindai, cabut kabel daya, kemudian tunggu setidaknya 15 menit sampai suhu di dalam ADF menurun.
  2. Keluarkan semua dokumen dari saluran kertas ADF (pengumpan).
  3. Buka ADF.

    Apabila ADF terbuka, mungkin ADF akan menutup secara tidak sengaja. Berhati-hatilah agar jari-jari Anda tidak tersangkut.

  4. Lepaskan rol pemetik.

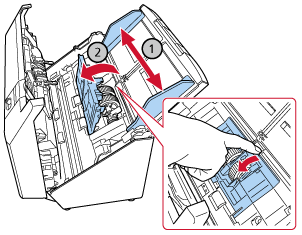

    1. Geser pemandu samping sepenuhnya (1), masukkan jari Anda ke dalam ceruk di atas pemandu lembar, dan tarik pemandu lembar ke arah Anda (2).
      Membuka Panduan Lembar
    2. Putar tuas pick roller.

      Roda gigi di dekat tuas pick roller memiliki gemuk di atasnya. Berhati-hatilah untuk tidak menyentuh roda gigi.

      Memutar Tuas Rol Pemetik
    3. Pegang tuas pick roller untuk mengangkat ujung poros (1), dan tarik ujung poros yang lain keluar dari slot (2).
      Melepaskan Rol Pengambil
  5. Pasang pick roller baru.
    1. Pegang tuas pick roller dan masukkan ujung poros lainnya ke dalam slot.
      Memasukkan Ujung Poros Lainnya ke dalam Slot

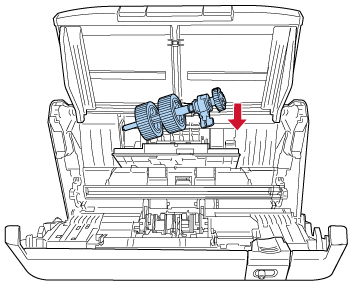

    2. Turunkan sisi tuas dari pick roller yang terangkat dan pasang seluruh unit ke tempatnya.
      Memasang Pick Roller

      Konfirmasikan bahwa pick roller sudah terpasang dengan benar. Jika tidak, kertas dapat macet.

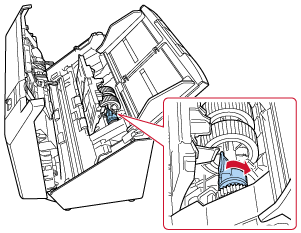

    3. Putar tuas pick roller untuk mengunci pada tempatnya.
      Mengunci Pick Roller dengan Tuas
    4. Tutup panduan lembar.
      Menutup Panduan Lembar.
  6. Tutup ADF.

    Berhati-hatilah agar jari Anda tidak tersangkut ketika menutup ADF.

  7. Colokkan kabel daya dan hidupkan pemindai.
  8. Kosongkan penghitung rol pemetik di Software Operation Panel.
